Language
| Descrizione del prodotto | ||||

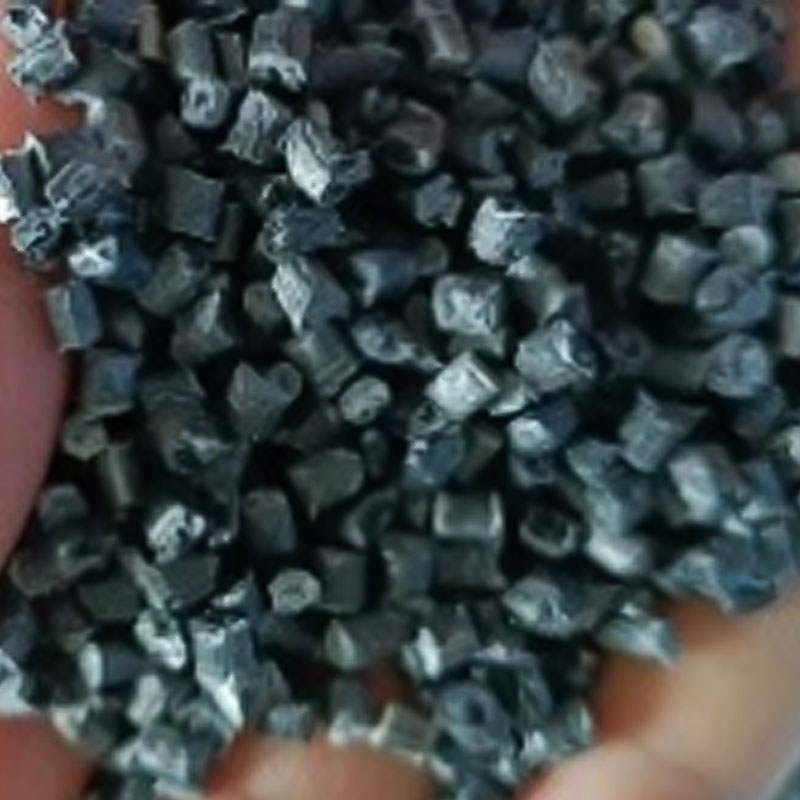

| Identificazione della resina | Rinforzato al 20% con fibra di carbonio, bassa densità, grado conduttivo, elevata rigidità, eccellente resistenza chimica, resistente all'usura, grado di contatto alimentare | |||
| Colore | nero | |||
| Principali applicazioni | Componenti elettrici, componenti elettronici, applicazioni robotiche, manicotti di cuscinetti, flange di cuscinetti, connettori, accessori per pompe, guarnizioni, strumenti chirurgici | |||
| Metodo di elaborazione | Stampaggio ad iniezione | |||
| Proprietà tipiche | Metodo di prova | Condizione di prova | Valore | Unità |
| Proprietà fisiche | ||||
| Densità | DIN EN ISO 1183 | 23 ℃ | 1.37 | g/cm³ |
| Portata di fusione | DIN EN ISO 1133 | 400 ℃/5 kg | 45 | g/10min |
| Restringimento | GB15585 | 0,3-0,5 | % | |
| Proprietà meccaniche | ||||
| Resistenza alla trazione | DIN EN ISO 527 | 50 mm/min | 235 | MPa |
| Modulo di trazione | 19500 | MPa | ||
| Allungamento a rottura | 2 | % | ||
| Resistenza alla flessione | DINENISO178 | 2 mm/min | 330 | MPa |
| Modulo di flessione | 15800 | MPa | ||
| Trave a sbalzo Forza d'impatto senza intaglio | DINENISO180 | 4mm,22℃ | 43 | KJ/M² |
| Resistenza all'impatto con intaglio Izod | DINENISO180 | 4 mm, 23 ℃ | 7 | KJ/M² |
| Prestazioni termiche | ||||
| Temperatura di deformazione termica | DIN EN ISO 75 | 1,8 MPa, non ricotto | 315 | ℃ |
| Temperatura di deformazione termica | DIN EN ISO 75 | 0,45 MPa, non ricotto | 330 | ℃ |
| Temperatura di fusione | DIN EN ISO 11357 | 340 | ℃ | |
| coefficiente di dilatazione lineare | DIN-ENISO 11359 | Che scorre, sotto la Tg | 8.00 E 00 | µm/m/℃ |
| coefficiente di dilatazione lineare | DIN-ENISO 11359 | Scorrevole, sopra la Tg | 8.00 E 00 | µm/m/℃ |
| Prestazioni termiche | ||||
| Resistenza superficiale | CEI 60093 | 23 ℃ | 1.00E 03 | Ω.CM |
| Resistenza al volume | CEI 60093 | 23 ℃ | 1.00E 03 | Ω.CM |
| forza di isolamento | CEI 60243 | 2,0 mm | 25 | KV/mm |
| rigidità dielettrica | CEI 62631-2-1 | 23 ℃ 1 KHz | 18 | |
| fattore di dissipazione | CEI 62631-2-1 | 23 ℃ 1 MHz | 0.02 | |
| CTI | CEI 60112 | 150 | V | |
| Proprietà ignifughe | ||||
| Proprietà ignifughe | UL94 | 0,3 mm | V0 | |
| Proprietà ignifughe | UL94 | 0,5 mm | V0 | |
| Proprietà ignifughe | UL94 | 1 mm | V0 | |
| Proprietà ignifughe | UL94 | 1,5 mm | V0 | |
| Indice di infiammabilità del filo incandescente | IEC60695-2-12 | 0,75 mm | 960 | ℃ |
| Indice di infiammabilità del filo incandescente | IEC60695-2-12 | 1,5 mm | 960 | ℃ |
| Indice di infiammabilità del filo incandescente | IEC60695-2-12 | 3 mm | 960 | ℃ |
| Indice di infiammabilità del filo incandescente | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Indice di infiammabilità del filo incandescente | IEC60695-2-13 | 1,5 mm | 850 | ℃ |
| Indice di infiammabilità del filo incandescente | IEC60695-2-13 | 3 mm | 960 | ℃ |
Nota:
(1) I dati rappresentano valori tipici solo come riferimento per il cliente e non costituiscono una garanzia di specifiche di qualità minima o massima, né qualsiasi altra forma di assicurazione.
(2) Le prestazioni possono variare a seconda dei diversi colori.
Attenzione:
I dati e le informazioni qui contenuti si basano sulle nostre attuali conoscenze ed esperienze. Qualora dovessero emergere nuove conoscenze o esperienze, modifiche alle informazioni e ai dati di questo testo potranno essere apportate senza preavviso. Poiché le condizioni di utilizzo e le leggi applicabili possono variare in base al luogo e al tempo, resta responsabilità del cliente determinare se i prodotti e le informazioni sui prodotti qui contenuti sono adatti all'uso previsto e garantire che il luogo di lavoro e i metodi di manipolazione del prodotto siano conformi alle leggi applicabili e ad altre normative governative. Lisu New Materials non si assume alcuna responsabilità o obbligo in merito a queste informazioni e non fornisce garanzie. Tutte le garanzie implicite di commerciabilità o idoneità per uno scopo particolare sono espressamente escluse.
| Tipico processo di stampaggio ad iniezione | |
| Essiccazione della plastica | |
| Tempo di asciugatura | 2–4 ore |
| Temperatura di asciugatura | 130–150°C |
| Attrezzatura per l'asciugatura | Asciugatrice ad aria calda |
| Tipo di asciugatura | Essiccazione continua (processo produttivo) |
| Processo di stampaggio ad iniezione | |
| Sezione ugelli | 370~390℃ |
| Sezione Plastica | 380~400℃ |
| Sezione di trasporto | 360~380℃ |
| Temperatura massima di iniezione | 450 ℃ |
| Pressione di iniezione | 30~70MPa |
| Velocità di iniezione | 30~75mm/s |
| Velocità di pressione di plastificazione | Pressione: 35–70 MPa, Velocità: 50–100 mm/s |
| Contropressione di plastificazione | 20~60MPa |
| Temperatura dello stampo consigliata | 170~220℃ |
Dichiarazione di non responsabilità: i processi di stampaggio a iniezione sopra menzionati possono variare a seconda della geometria del prodotto, del design dello stampo e delle specifiche della macchina per lo stampaggio a iniezione. Aggiustamenti specifici dovrebbero essere apportati in base alle circostanze effettive.
